Les Portes de garage sectionnelles
Que votre maison soit neuve ou en rénovation, il y a forcément parmi la gamme de portes de garage, la porte qui vous convient. En effet, tous les critères de choix sont importants. Pour l'esthétisme, des designs des plus contemporains au plus classiques, avec des multiples finitions possibles sont proposés. Pour l'ergonomie, la sécurité et les performances, les portes de garage sectionnelles, basculantes ou battantes, ont toutes des atouts qui font la différence. Pour les accessoires et les motorisations, les solutions sont complètes pour répondre à votre satisfaction.

Gamme sectionnelle acier isolée ISO45

La Porte de garage sectionnelle, c'est la garantie d'obtenir l'ouverture qui convient parfaitement à ses besoins. Entièrement personnalisable, avec un large choix de design, de coloris et d'accessoires, elle est extrêmement bien isolée grâce à ses panneaux offrant un faible coefficient de transmission thermique. Elle a la possibilité d'avoir un portillon intégré et sa motorisation est certifié anti-intrusion.

Performances de la gamme

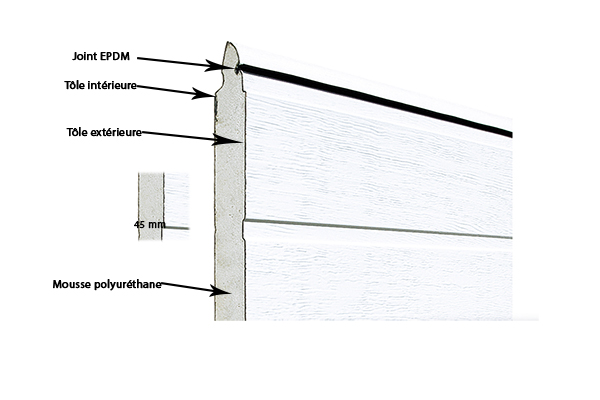

Les panneaux de la gamme Iso 45, de part leur composition, sont les plus isolants du marché. Ils bénéficient d'un excellent coefficient thermique (0.44W/m2K).

Le calfeutrement complet empêche l'air de passer et limite un maximum les déperditions d'énergies.

L'épaisseur et la rigidité des panneaux découragent toutes tentatives d'effraction.

Résistance au vent : Classe 3.

Performances de la gamme

Confort Thermique

Avantages en rénovation

Les pieds d'huisserie permettant de ne pas enlever la barre de seuil d'une porte basculante déjà installée.

Confort thermique renforcé

Calfeutrement complet avec joints invisibles entre les panneaux et joints à lèvres noirs autour de l'huisserie.

Calfeutrement de qualité

Il est assuré au sol par un joint tubulaire à mémoire de forme et son cache caoutchouc de finition.

Sécurité

Stop aux tentatives d'effraction

Epaisseur et rigidité des panneaux 4533 associées au verrouillage à pêne rotatif 1 point, 2 positions. Certificat anti-intrusion (pour les portes motorisées).

Profil anti pince-doigts

Extérieur et intérieur entre chaque panneau.

Système anti-chute

La porte est équipée de câbles d'équilibrage doublés et de packs multiressorts, en cas de rupture d'un élément (normes EN 13241-1).

Porte bloquée dans sa position

Grâce à des parachutes intégrés en cas de rupture de ressort. Les câbles d'équilibrage sont inscrits dans l'huisserie (normes EN 13241-1). Nos ressorts ont une durée de vie de 50 000 cycles.

Des Atouts uniques

Porte Sectionnelle TRACTION

Équilibrage par ressort de traction.
Double câble : sécurité, pré-réglé.
Monobloc pour une pose facile et rapide.
Linteau réduit à 120mm.
Limites dimensionnelles et
optionnelles.

Porte Sectionnelle TORSION

Équilibrage par ressort de torsion.
Portillon possible.
Coordonnées porte d'entrée Bel'M et portail Kostum.
Gamme dimensionnelle large.
Toutes options.

Option portillon

Ouverture du portillon intérieure ou extérieure.

Plusieurs positions du portillon : centré, décentré.

Barre de seuil en aluminium renforcé, 24mm double joint à lèvres pour plus d'étanchéité.

Ferme-porte discret : en applique ou encastré.

Contact portillon inductif, monté d'usine : discrétion, fiabilité et sécurité.

Paumelles : Anti-dégondables, invisibles, butée d'ouverture à 90°.

Verrouillage multi-points : 1 verrou par panneau, 1 bouton moleté intérieur portillon.



Installation d'un portillon possible sur une porte allant jusqu'à 5m de large.
Largeur de passage libre de 865mm (625mm pour Portes cassettes) Décentré ou  centré à la demande.

Option portillon

Solution Portillon Décentré gauche ou droite sans plus-value

Option portillon

 Portillon ouverture intérieure

En cas de linteau cintré

En cas de rampe extérieure montante

Quand la porte donne sur la voie publique

Le Portillon Piéton

Paumelles anti-dégondages intégrées dans le dormant (invisibles porte fermée) et butées d'ouverture à 90°.
Système anti pince-doigts intérieur et extérieur breveté sur dorment et ouvrant.
Sécurité portillon inductive pour porte automatisée, montée en usine.
Garnitures inox sur version premium (garniture PVC noir sur version Professionnelle uniquement pour le portillon ouverture vers l'extérieur).
Ferme-porte encastré avec arrêt mécanique sur version Premium. Ferme-porte en applique (sur version Standard uniquement pour le portillon ouverture vers l'extérieur).
Version Premium : serrure mutli-points à pênes automatiques par section.



Design

Sans nervures

existe avec portillon


Voir les finitions disponibles

Nervures larges

existe avec portillon


Voir les finitions disponibles

Nervures

existe avec portillon


Voir les finitions disponibles

Cassettes

existe avec portillon


Voir les finitions disponibles

Portillon non compatible avec les coordonnés - le décor du design coordonné peut être à droite ou à gauche selon les modèles.

Finition Panneaux

Woodgrain

Lisse

Satin White

(proche RAL 9016)

Satin Light Grey

(proche RAL 7040)

Satin Grey

(proche RAL 7012)

Satin Dark Grey

(proche RAL 7016)

Satin Black

(proche RAL 7021)

Lisse Chêne Doré

Lisse Chêne Foncé

Portillon non compatible avec le design chêne foncé.

Finitions disponibles suivant les designs.

Teintes préférentielles

Blanc crême

RAL 9001

Ivoire clair

RAL 1015

Gris clair

RAL 7035

Gris anthracite

RAL 7016

Noir foncé

RAL 9005

Gris sablé

S 2400

Gris sablé (bronze)

S 2500

Gris perle sablé

S 2800

Gris sablé

S 2900

9005

S 7016

Noir sablé

S 2100

Noir foncé sablé

9005

Au choix similaire nuancier RAL et sablées

9005

Les teintes préférentielles sont possibles sur les finitions lisse et woodgrain, inclus la fourniture de cornières de masquage d"huisserie noires. Autres RAL et sablées, en option nous consulter.

Résistance extérieure :

Pour les panneaux Satin White, Satin Dark Grey, Satin Grey, Satin Light Grey et Satin Black

  • Résistance aux rayures, à la corrosion et à l'humidité*.
  • Pas de variation de teinte.
  • Test UV (catégorie RUV3).

*Test brouillard salin (500h).

Accessoires

Poignées pour porte

(1) possibilité de porte avec poignée et serrure : en option

(2) poignée inox sur la porte de service et la porte ISO 45 portillon version Premium

Poignées pour portillon

Entrée de lettres

300 x 7033 couleur noire, aluminium compatible design cassette

Ventilation

Disponible sur tout design sauf à cassettes et nervures larges misse chêne doré et foncé

Hublots

Le cadre des hublots PVC est de la couleur de la porte (RAL 8003 pour finition chêne doré), à l'exception des cadres des hublots Réf.8 et Réf.11 qui sont en RAL 9006 (autre couleur en option).

Classiques

Réf 1

Réf 2

Réf 3

Réf 4

(pour porte cassettes)

Réf 5

(croisillon laiton)

Contemporains

Réf 6

Réf 7

Réf 9

Réf 11

Contemporains inox

Réf. 1 Inox

Réf. 6 Inox

Réf. 9 Inox

Contemporains alunox

Réf. 12

Réf. 13

Réf. 14

Réf. 15

Réf. 6,7,9,11,12,13,14 et 15 non compatibles avec design cassettes.

Réf. 9 et 15 non réalisables sur l'Iso 45 Portillon.

Réf. 4 est réalisable sur l'Iso 45 portillon avec une hauteur mini de 1990mm pour une pose horizontale.

Réf. 13 est possible au format losange.

Réf. 15 est possible décentré à droite ou à gauche à 300mm du bord pour les portes de largeur supérieur à 2500mm.

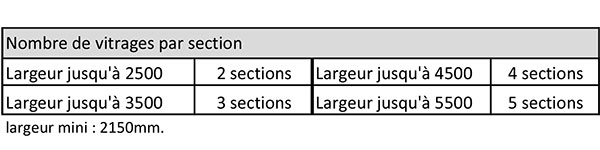

Vitrage pour contemporains Alunox

Double ou triple vitrage dépoli

Double vitrage disponible sur Réf 13
Triple vitrage disponible sur Réf 12, 14 et 15
NON AFFLEURANT

PMMA Dépoli

Disponible sur Réf 13, 14 et 15
AFFLEURANT

Bandes vitrées

Polycarbonate alvéolaire

Verre acrylique double paroi clair

Verre acrylique double paroi granité/clair

Décors à poser

4 kits au choix pour personnaliser la porte de garage.

En Alunox, à personnaliser soi-même sur un design panneaux horizontaux et verticaux lisse.

EVOLUTION

4 carrés progressifs 180x180 / 140x140 / 100x100 / 60x60 (en mm)

DAMIER

4 carrés identiques 180x180 (en mm)

SIGNATURE

4 lignes progressives 1000 / 750 / 500 / 250 x13 de hauteur (en mm)

ONLINE

4 lignes identiques 500x25 (en mm)

Numéros de rue - Bis - Ter

En Alunox. Chiffres de 10 ou 15 cm de hauteur.

Bis et Ter 5 cm de hauteur, police Arial.



0 1 2 3 4 5 6 7 8 9

BIS     TER

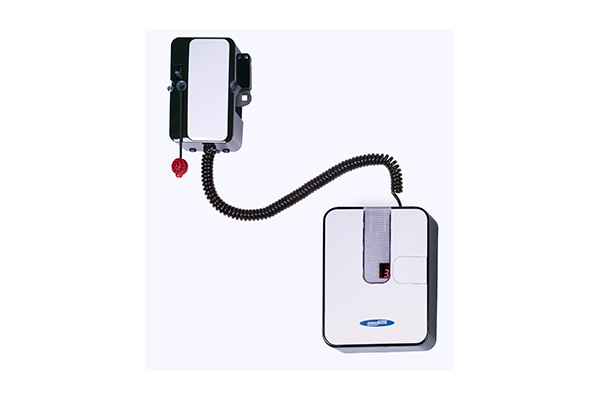

Novoporte E.S.

Pratique et discret
Concept innovant exclusif



Pour porte sectionnelle

Temps de pose record : surtout si depuis la conception, une prise d'alimentation est positionnée à l'emplacement prévu de la centrale.

Automatisme circulant sur rail.

Pas de suspentes au plafond, ni de fixation au linteau.

Bouton poussoir intégré au boîtier de commande : pas de câblage.

Eclairage de zone intégré mieux positionné : plus utile que sur un moteur traditionnel qui éclaire le pavillon de la voiture.

Accessibilité au déverrouillage : Plus simple qu'un moteur traditionnel, même si le véhicule est stationné.

Action ventilation pilotée depuis la télécommande.

Sans titre 1







Option : Compatiblité avec la solution Domotique DELTA DORE









Novoporte E.S.

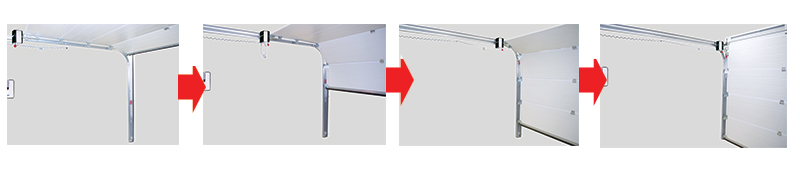

Représentation du mouvement du bloc moteur fixé sur le rail de la porte lors d'une manoeuvre de fermeture.

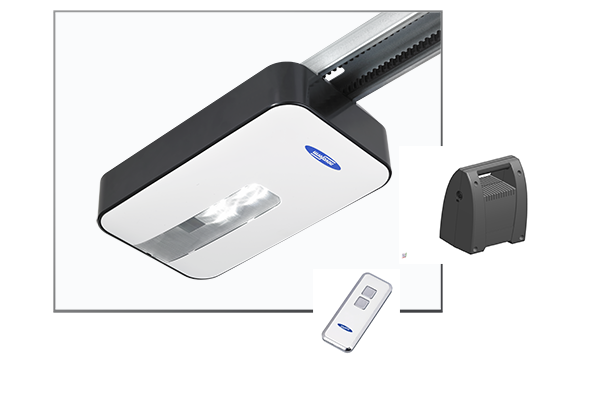

Novomatic E.S.

Adaptés à tous les modèles



Pour porte sectionnelle

La gamme d'automatismes Novomatic se compose de 3 modèles.

Chaque modèle correspond à une exigence spécifique liée au poids, à la taille ou au type de porte de garage. Pour chacune de ses portes est préconisé un modèle bien précis d'automatisme.

Opter pour une porte de garage et un automatisme de même origine assure un parfait fonctionnement et la pérennité des équipements et la conformité de l'installation.

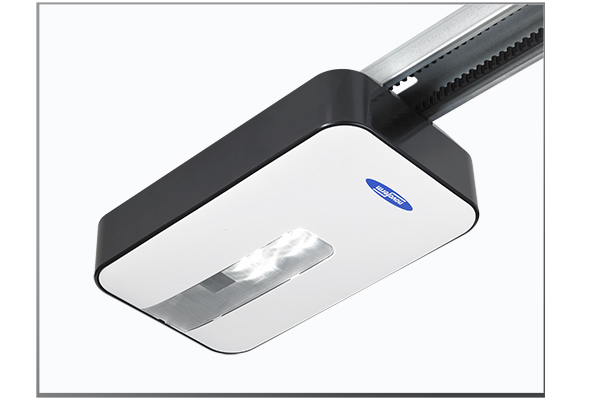

Novomatic E.S.

Silence et précision :

Avec les Novomatic E.S., les mouvements de la porte de garage sont fluides et sans à-coups grâce à au système de transmission positive par courroie crantée, silencieuse (chaîne carénée sur Novomatic 200). Grâce à un profil en acier galvanisé robuste, le rail ne subit aucun fléchissement.

Fermeture automatique :

Pour un confort total, ils permettent de programmer une fermeture automatique de la porte de garage après passage (le temps de pause porte ouverte est réglable). Pour utiliser cette fonction, la porte doit être équipée de cellules de sécurité qui stopperont la fermeture de la porte si une présence est détectée.

Ouverture partielle :

Avec le modèle Novomatic E.S. 563, une fonction d'aération (environ 10cm) ou d'une fonction d'ouverture pour piétons (environ 1 mètre) en la programmant sur le deuxième bouton des télécommandes.

NOVOMATIC 200

Force de traction : 400 N
Effort de pointe : 500 N
Vitesse d'ouverture : 15 cm/seconde
Transmission : chaîne carénée
Adapté pour : Portes de garage petites dimensions

NOVOMATIC E.S. 423

Force de traction : 500 N
Effort de pointe : 600 N
Vitesse d'ouverture : 15 cm/seconde
Transmission : courroie carénée
Adapté pour : préconisé pour la majorité des portes de garage grandes dimensions et les portes latérales

NOVOMATIC E.S. 563

Force de traction : 700 N
Effort de pointe : 800 N
Vitesse d'ouverture : 24 cm/seconde
Transmission : courroie carénée (avec rail acier) ou chaîne carénée guidage PVC (avec rail alu)
Adapté pour : préconisé pour les portes de garage de grandes dimensions et les portes latérales

DEXXO SMART iO - DEXXO PRO 1000

Nous consulter


  logo somfy

Novomatic E.S. 423 Accu

Le moteur Solaire



Pour porte sectionnelle

Descriptif technique :

Force de traction nominale : 400 N.

Transmission positive par courroie crantée.

Vitesse d'ouverture : 13 cm/s.

Eclairage intégré au bloc moteur. LED 0.4W.

1 télécommande blanche contour inox fournie.

Livré avec une batterie 12V - 15Ah.



Novomatic E.S. 423 Accu

2 options compatibles :



Module Solaire :

Produit de l'énergie nécessaire à la charge de la batterie.
Dimensions : 370 x 310mm
Puissance : 10Wp pour une puissance électrique Pmax de 0.5A

Batterie de secours :

Peut fonctionner sur une période de 30 jours.
Puissance : 12V - 15 Ah
Régulateur de charge intégré pour les blocs secteur.

Compatibilité

Novomatic E.S. 423 Accu est un automatisme préconisé pour la majorité des protes de garage.
Compatible pour des portes hauteur maxi de 2250mm.
Le Novomatic E.S. 423 Accu est différent du Novomatic 423.
Uniquement pour basculante et sectionnelle sans portillon.

Un Automatisme plein D'ATOUTS

Solution flexible pour les garages sans raccordement électrique.
Eclairage LED 0,4W : réduit les dépenses énergétiques et évite les remplacements d'ampoules.
En cas de coupure de courant, votre moteur reste toujours alimenté.
